Descripción

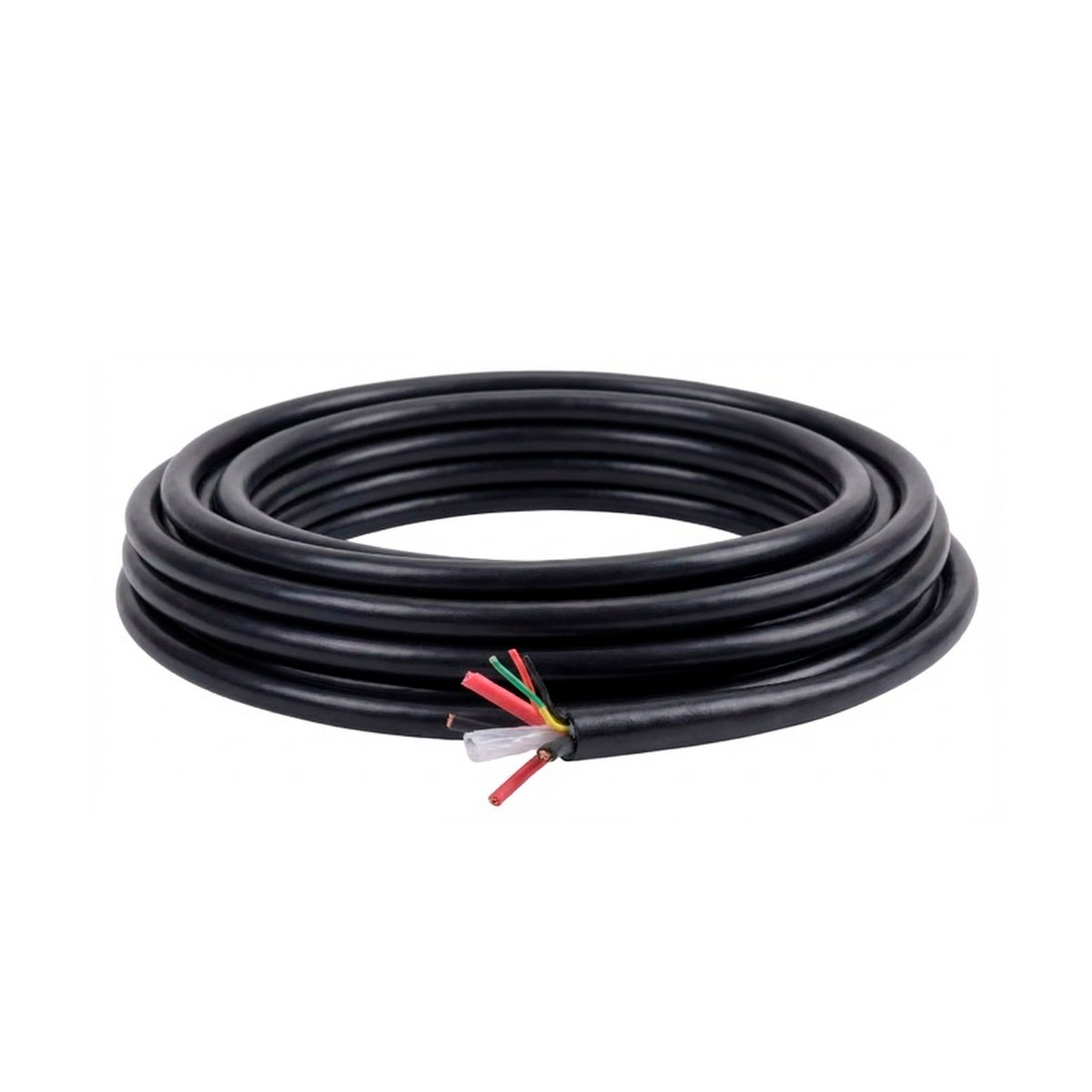

El cable ISOBUS Helukabel de 5 metros está pensado para trazados largos, extensiones completas de línea
o nuevas instalaciones donde se necesita mayor alcance entre equipos. Reúne en un solo mazo 8 conductores
con diferentes secciones, lo que permite distribuir alimentación y señales de control sin recurrir a varios
cables paralelos.

Con tensión nominal U0 de 300 V y U de 500 V y una corriente nominal de hasta 44 A, este cable cubre un amplio
abanico de aplicaciones dentro de esos valores. La combinación de secciones de 6 mm², 2,5 mm² y 0,5 mm² facilita
asignar a cada conductor la función adecuada en el sistema (líneas de potencia, retornos, señales, etc.),
respetando siempre las especificaciones del fabricante de la máquina o equipo.

El conjunto se compone de 8 núcleos con diámetro de conductor de 2,76 mm, aislados individualmente con PVC.
La cubierta exterior, igualmente de PVC en color negro, protege el mazo frente a roces y pequeñas agresiones
mecánicas habituales en maquinaria o entornos industriales. Además, dispone de conductor de protección y
elemento de suspensión, que contribuyen a una instalación más segura y estable, sobre todo cuando el tendido
queda parcialmente colgante o expuesto a movimiento.

Datos técnicos principales

• Longitud del tramo: 5 metros.
• Marca: Helukabel.
• Número de núcleos: 8 conductores.
• Tensión nominal U0/U: 300 / 500 V.
• Corriente nominal: 44 A.
• Secciones de conductor: 6 mm², 2,5 mm² y 0,5 mm².
• Diámetro del conductor: 2,76 mm.
• Material de aislamiento de los núcleos: PVC.
• Material de la cubierta exterior: PVC, color negro.
• Incluye conductor de protección.
• Incluye elemento de suspensión para descarga de esfuerzos.

Usos recomendados y montaje

Este tramo de 5 metros de cable ISOBUS es una buena solución para unir puntos alejados entre sí, renovar una
línea completa o desplazar el recorrido original sin añadir empalmes intermedios. Resulta especialmente útil
en máquinas móviles, implementos y sistemas de control donde se combinan alimentación y señales en un único
mazo de cable.

Para el montaje, se trabaja únicamente en los extremos necesarios: se pela el cable con herramientas adecuadas,
se preparan los conductores y se conectan a bornes o conectores siguiendo el esquema eléctrico del sistema.
El conductor de protección debe integrarse en la puesta a tierra según la normativa aplicable, mientras que
el elemento de suspensión puede emplearse para sujetar o guiar el cable, aliviando el peso y las vibraciones
que podrían afectar a los terminales.

Preguntas frecuentes

¿Cuándo conviene elegir el tramo de 5 metros?

Es especialmente interesante cuando la distancia entre equipos o cajas de conexión es considerable y se busca
evitar empalmes, o cuando se quiere rehacer un tramo completo con un solo cable ISOBUS Helukabel.

¿Mantiene las mismas características eléctricas que otros largos?

Sí, el tramo de 5 m conserva las mismas tensiones nominales (300/500 V), la corriente nominal de 44 A y la
misma combinación de secciones de conductor que las versiones de menor longitud.

¿Es adecuado para combinar potencia y señal en el mismo cable?

La presencia de conductores de 6 mm², 2,5 mm² y 0,5 mm² permite destinar los de mayor sección a alimentación
y los de menor sección a señales de control, siempre que se respeten las especificaciones eléctricas del
sistema y de los equipos conectados.

¿Qué materiales se usan en aislamiento y cubierta?

Tanto el aislamiento de los núcleos como la cubierta exterior son de PVC, un material habitual en cables
industriales por su buen equilibrio entre flexibilidad, resistencia y facilidad de instalación.
